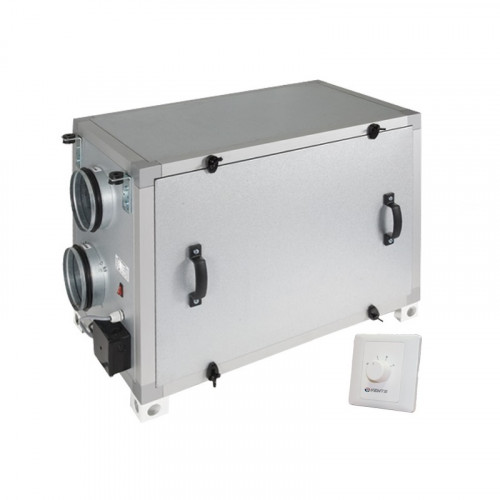

ВУТ 530 Г – приточно-вытяжная установка с рекуперацией тепла, производительностью до 530 м3/ч и эффективностью рекуперации до 88% в тепло- и звукоизолированном корпусе для подвесного потолочного или напольного монтажа.
Представляет собой энергосберегающий агрегат, обеспечивающий фильтрацию, подачу свежего воздуха и удаление загрязненного воздуха.
Конструкция:
Корпус изготовлен из двухслойного алюмоцинкового профиля из "сэндвич"-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.
Рекуператор применяется высокоэффективный полистирольный рекуператор перекрестного потока. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
Для защиты рекуператора от обледенения в холодное время года внутри корпуса установлен термодатчик (реагирует на температуру и подает сигнал; при этом отключается приточный вентилятор, рекуператор подогревается потоком теплого воздуха из помещения, после чего приточный вентилятор включается и все работает в обычном режиме).
Вентиляторы в данной установке надежны и экономичны. Оборудованы центробежными рабочими колесами с загнутыми вперед лопатками.
Фильтры: для фильтрации приточного и вытяжного воздуха используются два фильтра с классом очистки G4.
Система автоматики: регулировка скорости потока воздуха осуществляется в 3-х режимах с помощью выносного переключателя скоростей А3:
...jpg)

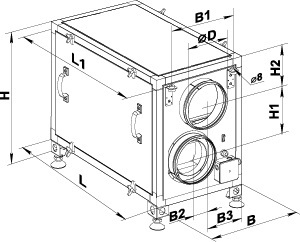

Размеры:
| ∅D | 159 мм |
| B | 416 мм |
| B1 | 300 мм |
| B2 | 54 мм |
| H | 603 мм |
| H1 | 230 мм |
| H2 | 148 мм |
| L | 722 мм |
| L1 | 768 мм |
Технические характеристики:
| Производительность, макс. | 530 м3/ч |
| Напряжение питания | 230В /50-60 Гц |
| Мощность, макс. | 300 Вт |
| Ток, макс. | 1,32 А |
| Диапазон температуры | -25…+40°С |
| Уровень звука на расстоянии 3м. | 47 дБа |
| Эффективность рекуперации | до 88 % |
| Масса | 49 кг |

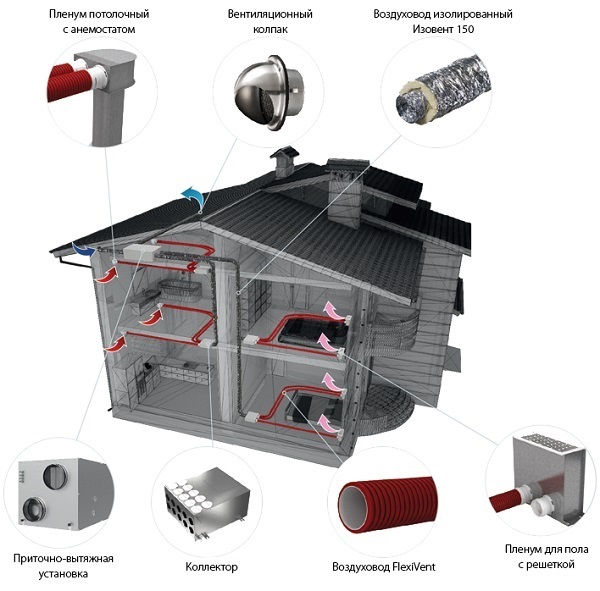

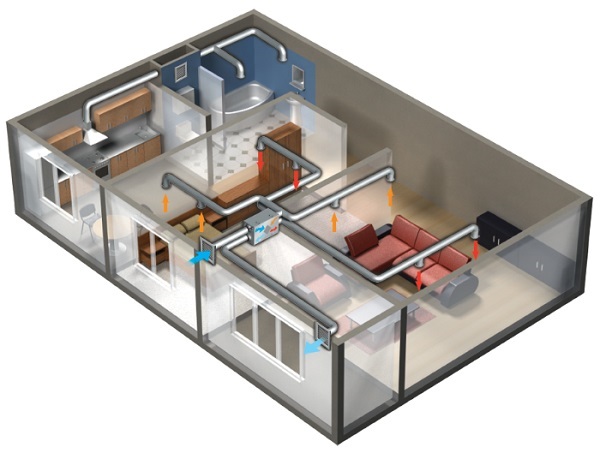

Вариант использования:
