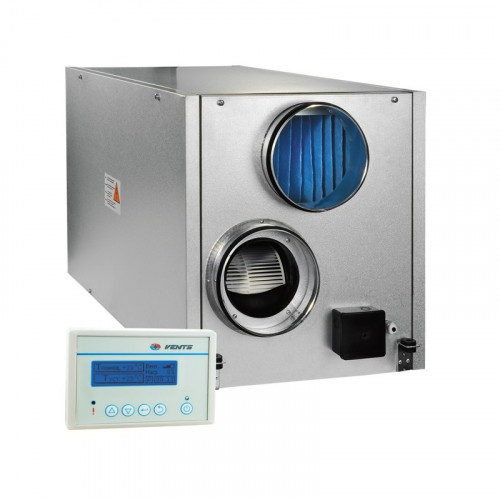

ВУТ 500 ЕГ – приточно-вытяжная установка с рекуперацией тепла, с электрическим нагревателем, с производительностью до 500 м3/ч и эффективностью рекуперации до 88% в тепло- и звукоизолированном корпусе для подвесного потолочного или напольного монтажа.
Представляет собой энергосберегающий агрегат, обеспечивающий фильтрацию, подачу свежего воздуха и удаление загрязненного воздуха.
Конструкция:
Корпус изготовлен из двухслойного алюмоцинкового профиля из "сэндвич"-панелей с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 25 мм.
Рекуператор применяется высокоэффективный полистирольный рекуператор перекрестного потока. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
Для защиты рекуператора от обледенения в холодное время года внутри корпуса установлен термодатчик (реагирует на температуру и подает сигнал; при этом отключается приточный вентилятор, рекуператор подогревается потоком теплого воздуха из помещения, после чего приточный вентилятор включается и все работает в обычном режиме).
Электрический нагреватель установлен после рекуператора для догрева приточного воздуха до комфортной температуры в помещении.
Вентиляторы в данной установке надежны и экономичны. Оборудованы центробежными рабочими колесами с назад загнутыми лопатками.
Фильтры: для фильтрации приточного и вытяжного воздуха используются два фильтра с классом очистки G4.
Система автоматики: укомплектовано встроенной системой автоматики и многофункциональным пультом управления А8 с графическим индикатором:

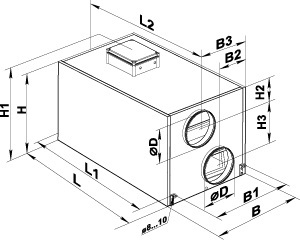

Размеры:
| ∅D | 149 мм |
| B | 497 мм |
| B1 | 403 мм |
| B2 | 248 мм |
| B3 | 348 мм |
| H | 554 мм |
| H2 | 111 мм |
| H3 | 230 мм |
| L | 954 мм |
| L1 | 996 мм |
| L2 | 1054 мм |
Технические характеристики:
| Производительность, макс. | 500 м3/ч |
| Напряжение питания | 230В /50-60 Гц |
| Мощность без нагревателя, макс. | 300 Вт |
| Ток без нагревателя, макс. | 1,32 А |
| Мощность с нагревателем, макс. | 3300 Вт |
| Ток с нагревателем, макс. | 14,32 А |
| Диапазон температуры | -25…+40°С |
| Уровень звука на расстоянии 3м. | 47 дБа |
| Эффективность рекуперации | до 88 % |
| Масса | 49 кг |

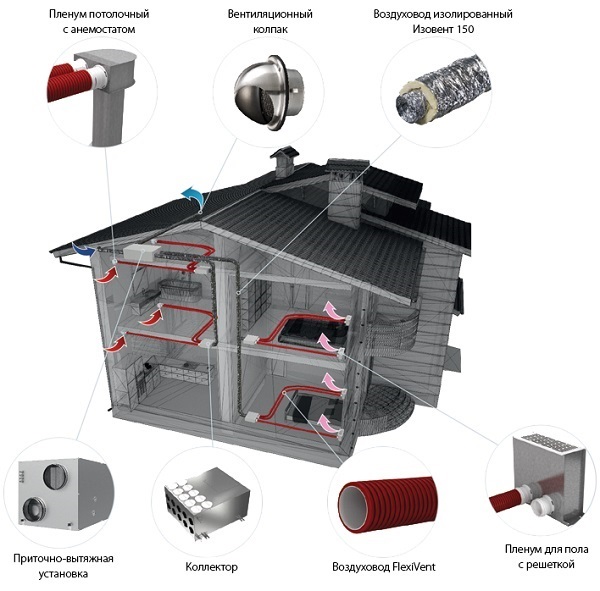

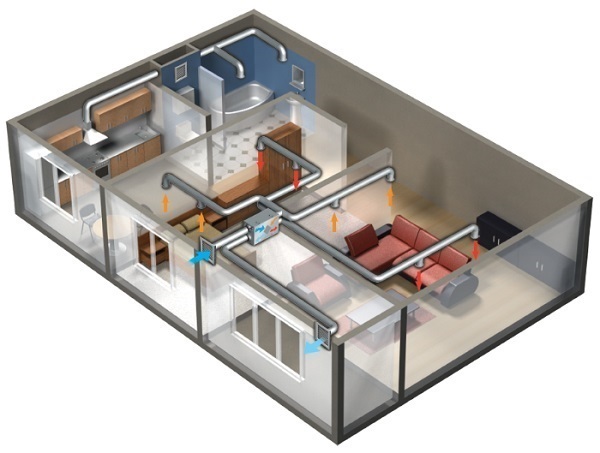

Варианты использования:
