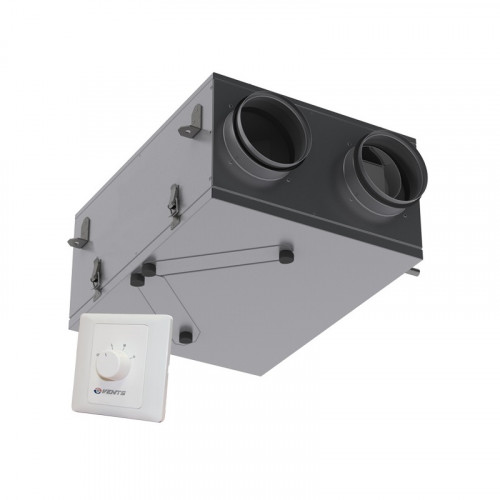

ВУТ 100 П мини – приточно-вытяжная установка с рекуперацией тепла, производительностью до 106 м³/ч и эффективностью рекуперации до 76% в тепло- и звукоизолированном корпусе для подвесного потолочного монтажа.

Представляет собой энергосберегающий агрегат, обеспечивающий фильтрацию, подачу свежего воздуха и удаление загрязненного воздуха.

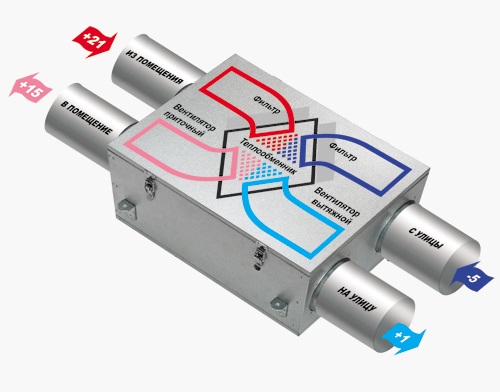

Принцип работы:

Конструкция:

Корпус изготовлен из алюмоцинка с внутренней тепло- и звукоизоляцией из пенофола толщиной 15 мм.

Рекуператор применяется высокоэффективный полистирольный рекуператор перекрестного потока. Под блоком рекуператора расположен поддон для сбора и отвода конденсата.

Для защиты рекуператора от обледенения в холодное время года внутри корпуса установлен термостат (реагирует на температуру и подает сигнал; при этом отключается приточный вентилятор, рекуператор подогревается потоком теплого воздуха из помещения, после чего приточный вентилятор включается и все работает в обычном режиме).

Вентиляторы в данной установке надежны и экономичны. Оборудованы центробежными рабочими колесами с загнутыми вперед лопатками.

Фильтры: для фильтрации приточного и вытяжного воздуха используются два фильтра с классом очистки G4.

Система автоматики: регулировка скорости потока воздуха осуществляется в 3-х режимах с помощью выносного переключателя скоростей А3:

1-я скорость – 57 м³/ч, 24 дБа

2-я скорость – 78 м³/ч, 32 дБа

3-я скорость – 106 м³/ч, 41 дБа

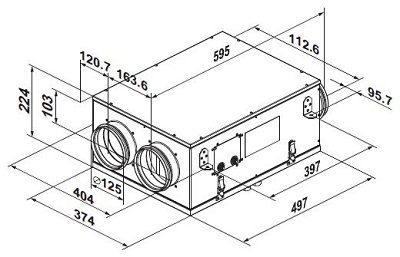

Размеры:

Технические характеристики:

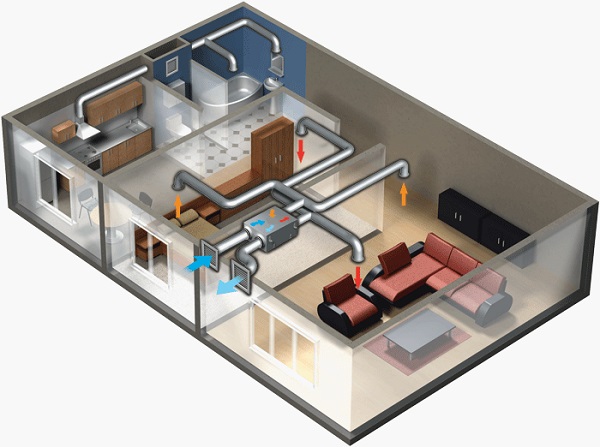

Вариант использования:

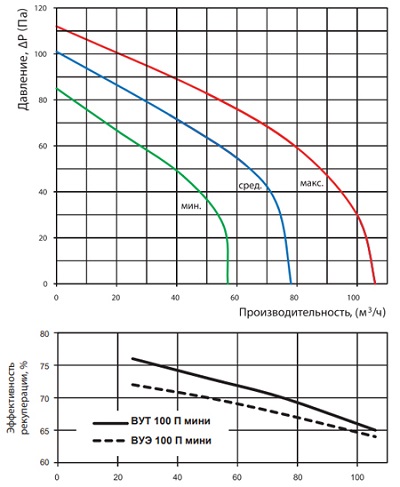

Диаграмма для расчетов:
