Рекуператор ПР 700x400 – пластинчастий рекуператор, окремий елемент системи, що використовується для рекуперації тепла у системах вентиляції та кондиціювання. Призначений для перехресного руху повітря.

Основною характеристикою рекуператора є його ефективність, тобто ККД.

Формула для визначення ККД:

де, t_п – температура припливного повітря (після рекуперації);

t_н – температура зовнішнього повітря (припливне повітря до рекуператора);

t_в – температура повітря, що видаляється (витяжне повітря до рекуператора).

Конструкція: Корпус рекуператора виготовлений із оцинкованої сталі. Теплоносій являє собою пакет спеціальних тонких алюмінієвих пластин, що забезпечують високоефективну теплопередачу. На нижній знімній панелі передбачена можливість збирання конденсату, який може утворюватися на витяжних поверхнях теплоносія. Відведення конденсату проходить через штуцер, встановлений на нижній панелі.

Важливо! Повітря, що проходить через рекуператор, не повинно містити тверді, волокнисті, агресивні та вибухонебезпечні домішки. Обов'язково в системі має бути фільтрація.

Розміри:

Рекуператор призначений для горизонтального монтажу та з'єднується з прямокутними повітропроводами відповідного перерізу. Варіанти приєднання рекуператора з   повітропроводами можуть бути за допомогою поворотних колін ПК під кутом 45° (купуються окремо).

Приклади варіантів з'єднання за допомогою ПК або без ПК:

Поворотне коліно ПК призначене для зручності монтажу з різноманітними варіантами розведення траси повітроводів.

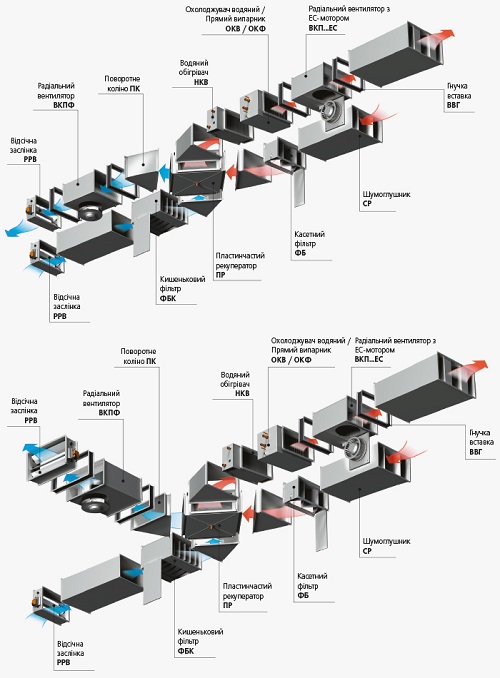

Приклад схеми прямокутної системи вентиляції:

Діаграма для технічних розрахунків:
