ВУЕ 100 П міні – припливно-витяжна установка з рекуперацією тепла, з продуктивністю до 106 м³/год та ефективністю рекуперації до 72% у тепло- та звукоізольованому корпусі для підвісного стельового монтажу.

Являє собою енергозберігаючий агрегат, який забезпечує фільтрацію, подачу свіжого повітря та видалення забрудненого повітря.

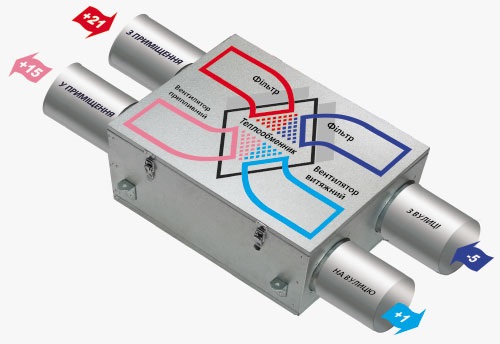

Принцип роботи:

Конструкція:

Корпус виготовлений з алюмоцинку із внутрішньою тепло- та звукоізоляцією з пенофолу товщиною 15 мм.

Рекуператор: застосовується високоефективний ентальпійний рекуператор перехресного потоку, виконаний з полімеризованої целюлози. У літній період рекуператор охолоджує і осушує припливне повітря, а в зимовий період – підігріває і зволожує. Не потребує відведення конденсату.

Для захисту рекуператора від обмерзання в холодну пору року всередині корпусу встановлений термостат (реагує на температуру та подає сигнал; при цьому відключається припливний вентилятор, рекуператор підігрівається потоком теплого повітря з приміщення, після чого припливний вентилятор вмикається і все працює в звичайному режимі).

Вентилятори в даній установці надійні та економічні. Обладнані відцентровими робочими колесами із загнутими вперед лопатками.

Фільтри: для фільтрації припливного та витяжного повітря використовуються два фільтри з класом очищення G4.

Система автоматики: регулювання швидкості потоку повітря здійснюється в 3-х режимах за допомогою виносного перемикача швидкостей А3:

1-а швидкість – 57 м³/год, 24 дБа

2-а швидкість – 78 м³/год, 32 дБа

3-я швидкість – 106 м³/год, 41 дБа

Розміри:

Технічні характеристики:

Варіант використання:

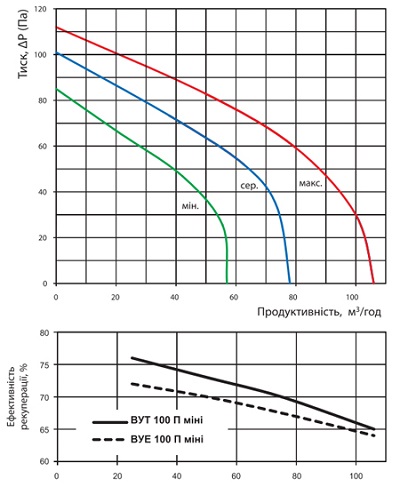

Діаграма для розрахунку:
