Нагрівач канальний НК 150-2,0-1 У (з автоматикою) – електричний нагрівач із вбудованим регулюванням температури, однофазний, з потужністю 2,0 кВт, призначений для підігріву припливного повітря у системах вентиляції круглого перерізу. Застосовується для нагрівання повітря в системах опалення, вентиляції та кондиціювання повітря у різних приміщеннях.

Характеристики:

Конструкція: Корпус та комутаційна коробка виготовлені з оцинкованої сталі, нагрівальні елементи з нержавіючої сталі. Для герметичного з'єднання з повітропроводами на фланцях корпусу нагрівача є гумові ущільнювачі.

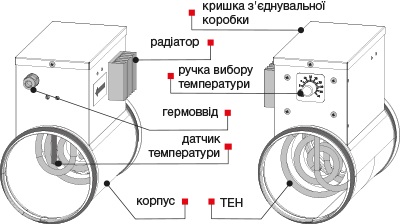

Схема-конструкція нагрівача з модулем регулювання температури:

На передній панелі сполучної коробки розташована ручка регулятора електронного термостата зі шкалою температури від -10 до +40 °С. Нагрівач обладнаний вбудованим у канал датчиком температури, що поміщений в алюмінієву трубку для захисту від механічних пошкоджень.

Нагрівач обладнаний захистом від перегріву – термовимикачем з ручним поверненням з номінальною температурою відключення 60 °С.

Схема Розміри:

Схема обчислення втрати тиску:

Рекомендації по монтажу: Конструкція нагрівача дозволяє закріпити його на круглих повітроводах за допомогою хомутів. Напрямок руху повітря має відповідати стрілці на корпусі. Може встановлюватись у будь-якому положенні, крім положення електрощитом знизу (небезпека затікання конденсату та замикання електропроводки).

Нагрівач рекомендується встановлювати так, щоб повітряний потік був рівномірно розподілений по всьому перерізу.

Перед нагрівачем має бути встановлений повітряний фільтр, що захищає від забруднення нагрівальні елементи.

Відстань, що рекомендується, між нагрівачем і іншими елементами системи повинна бути не менше двох приєднувальних діаметрів.

Канальні нагрівачі розраховані на мінімальну швидкість повітряного потоку 1,5 м/с та максимальну робочу температуру повітря, що виходить 40 °С. У разі застосування регулятора обертів вентилятора необхідно забезпечити мінімальну витрату повітря через нагрівач.

Забороняється подавати напругу живлення на нагрівач при відключеному вентиляторі !!!

Для правильної та безпечної роботи нагрівачів рекомендується застосовувати систему автоматики, що забезпечує комплексне керування та захист:

- автоматичне регулювання потужності та температури нагрівання повітря;

- відстеження стану фільтра за допомогою датчика диференціального тиску;

- блокування подачі живлення на нагрівач у разі зупинки припливного вентилятора або зниження швидкості потоку повітря, а також спрацьовування вбудованих термостатів захисту від перегріву;

- відключення системи вентиляції з продуванням ТЕНів нагрівача.

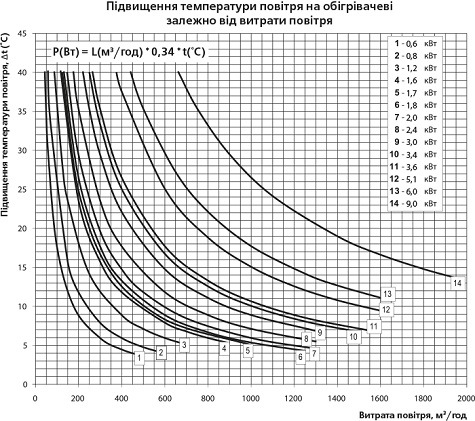

Додатково для розрахунку:
