РНС-16 регулятор потужності для електронагрівачів – симісторний регулятор призначений для регулювання потужності канальних електричних нагрівачів.

Конструкція:

Корпус регулятора виготовлений з вогнетривкого термопластику.

Регулятор має кнопку увімкнення/вимкнення та ручку регулювання температури нагріву.

Регулювання електричної потужності здійснюється за допомогою пропорційного увімкнення та вимкнення повного навантаження відповідно до заданої температури нагріву.

Для регулятора РНС-16 передбачено керування лише одним ступенем нагріву – плавно, шляхом увімкнення та вимкнення повного навантаження.

Для захисту від перегріву електронагрівач повинен бути обладнаний двома вбудованими термоконтактами: ТК50 з температурою спрацювання +50 °С, з автоматичним перезапуском, а також ТК90 з температурою спрацювання +90 °С, з ручним перезапуском.

Температура повітря встановлюється за допомогою вбудованого потенціометра або за допомогою зовнішнього керуючого пристрою із сигналом керування 0-10 В для пропорційного нагріву температури в каналі у діапазоні від 0 °С до +40 °С.

Датчик температури в каналі повинен бути встановлений за нагрівачем у напрямку руху повітря, на відстані не менше 50 см від нагрівача.

Якщо регулятор працює в режимі підтримки потужності нагріву, незалежно від показів датчика температури, тоді встановлення канального датчика температури не вимагається, а потужність нагріву регулюється від 0 до 100% за допомогою сигналу керування 0-10 В.

Вхідне коло регулятора потужності захищене від перевантаження за допомогою плавкого запобіжника.

Параметри:

Параметри керування:

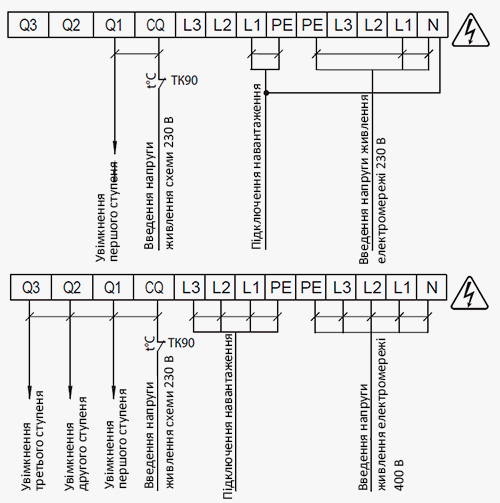

Схеми зовнішніх підключень:

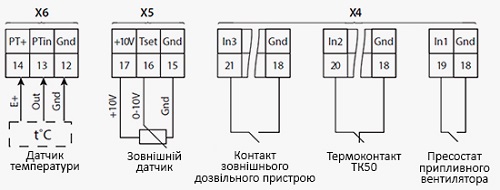

Схеми підключення пристроїв керування:

Рекомендації по монтажу:

Встановлення регулятора виконується всередині приміщень.

Монтаж необхідно проводити з урахуванням вільної рециркуляції повітря для охолодження внутрішніх пристроїв.

Забороняється встановлювати регулятор над опалювальними пристроями та в зонах із недостатньою конвекцією повітря.

Регулятор призначений лише для вертикального робочого положення:
