Рекуператор ПР 150 П-G4 – пластинчатый рекуператор из полистирольным теплоносителем, отдельный элемент системы, используемый для рекуперации тепла в системах вентиляции с целью энергосбережения. Использование рекуператора позволяет использовать тепло удаляемого из помещения воздуха для нагрева подаваемого очищенного воздуха в помещение, что позволяет значительно экономить на обогреве и уменьшить потери тепловой энергии в холодное время года.

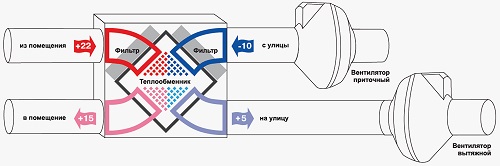

Предназначен для перекрёстного движения воздуха.

Основной характеристикой рекуператора является его эффективность, т.е. КПД (до 75%).

Формула для определения КПД:

где, t_п – температура приточного воздуха (после рекуперации);

t_н – температура наружного воздуха (приточный воздух до рекуператора);

t_в – температура удаляемого воздуха (вытяжной воздух до рекуператора).

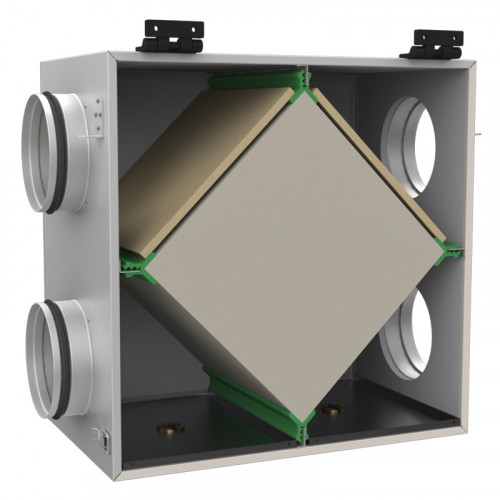

Конструкция: Корпус рекуператора изготовлен из алюмоцинка. С внутренней стороны корпуса состоит из тепло- и шумоизоляции толщиной 15 мм из пенофола; пластинчатого теплоносителя из полистирола; сменных фильтров классом очистки G4 для фильтрации приточного и вытяжного воздуха.

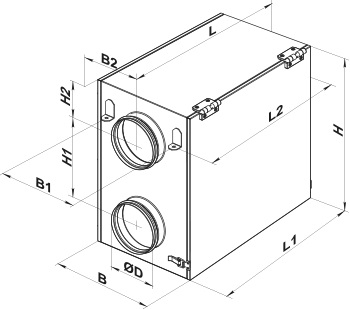

Размеры:

Рекомендации по монтажу:

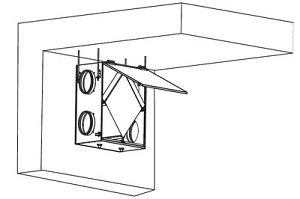

Рекуператор предназначен для вертикального монтажа и соединяется с круглыми воздуховодами диаметром d150. Устанавливается в закрытом помещении с температурой в пределах от 1°С до 40°С и с относительной влажностью до 80%. При монтаже нужно предусмотреть необходимый доступ к рекуператору для дальнейшего обслуживания. Крепится к потолку или кронштейну с помощью резьбовых «шпилек».

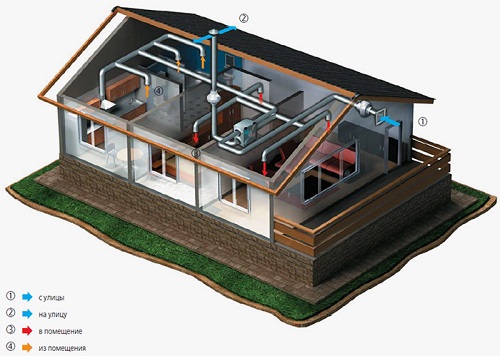

Пример монтажа:

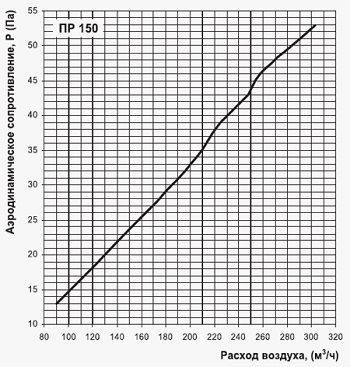

Диаграмма для технических расчётов:
