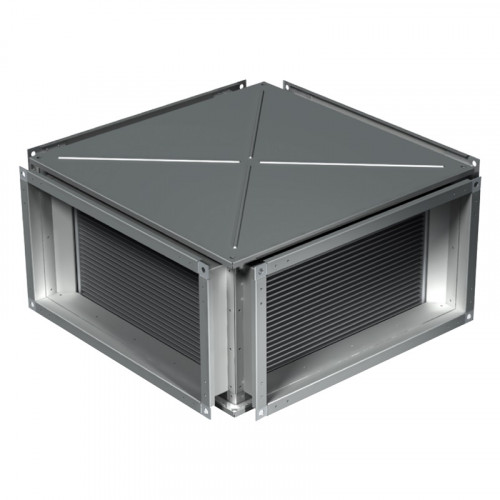

Рекуператор ПР 400x200 – пластинчатый рекуператор, отдельный элемент системы, используемый для рекуперации тепла в системах вентиляции и кондиционирования. Предназначен для перекрёстного движения воздуха.

Основной характеристикой рекуператора является его эффективность, т.е. КПД.

Формула для определения КПД:

где, t_п – температура приточного воздуха (после рекуперации);

t_н – температура наружного воздуха (приточный воздух до рекуператора);

t_в – температура удаляемого воздуха (вытяжной воздух до рекуператора).

Конструкция: Корпус рекуператора изготовлен из оцинкованной стали. Теплоноситель представляет собой пакет специальных тонких алюминиевых пластин, обеспечивающих высокоэффективную теплоотдачу. На нижней съёмной панели предусмотрена возможность сбора конденсата, который может образовываться на вытяжных поверхностях теплоносителя. Отвод конденсата проходит через штуцер, который установлен на нижней панели.

Важно! Проходящий воздух через рекуператор не должен содержать твёрдые, волокнистые, агрессивные и взрывоопасные примеси. Обязательно в системе должна быть фильтрация.

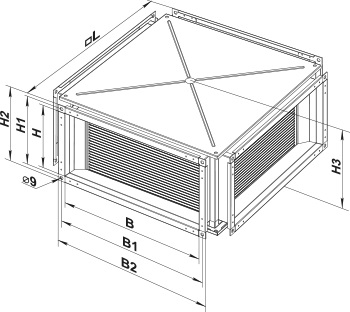

Размеры:

Рекуператор предназначен для горизонтального монтажа и соединяется с прямоугольными воздуховодами соответствующего сечения. Варианты подсоединения рекуператора с воздуховодами могут быть с помощью поворотных колен ПК под углом 45° (приобретаются отдельно).

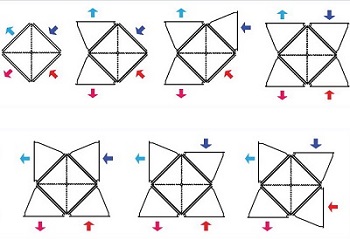

Примеры вариантов соединения с помощью ПК или без ПК:

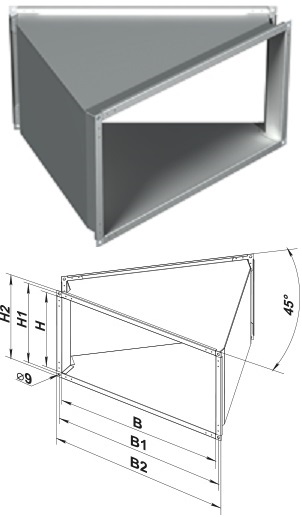

Поворотное колено ПК предназначено для удобства монтажа с разнообразными вариантами разводки трассы воздуховодов.

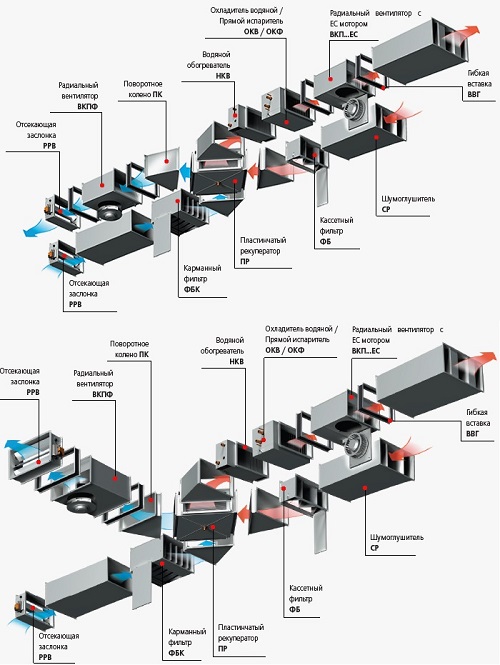

Пример схемы прямоугольной системы вентиляции:

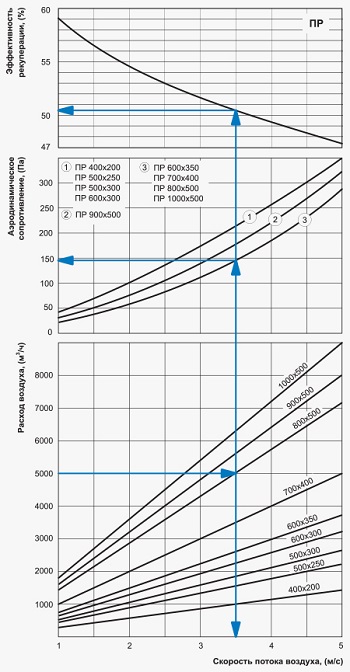

Диаграмма для технических расчётов:
