РНС-25 регулятор мощности для электронагревателей – симисторный регулятор предназначен для регулировки мощности канальных электрических нагревателей.

Конструкция:

Корпус регулятора изготовлен из огнеупорного термопластика.

Регулятор имеет кнопку включения/выключения и ручку регулировки температуры нагрева.

Регулировка электрической мощности осуществляется с помощью пропорционального включения и отключения полной нагрузки в соответствии с заданной температурой нагрева.

Регулятор РНС-25 имеет возможность управления одной или тремя ступенями нагрева с равной или меньшей мощностью по сравнению с мощностью управляемой ступени.

Управление первой ступенью нагрева осуществляется плавно путем включения и выключения полной нагрузки.

Управление второй и третьей ступенью нагрева осуществляется ступенчато.

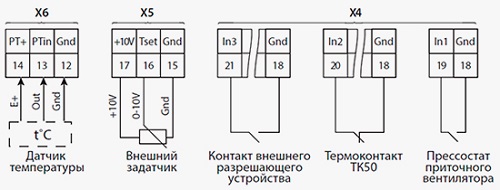

Для защиты от перегрева электронагреватель должен быть оборудован двумя встроенными термоконтактами: ТК50 с температурой срабатывания +50 °С, с автоматическим перезапуском, а также ТК90 с температурой срабатывания +90 °С, с ручным перезапуском.

Температура воздуха устанавливается с помощью встроенного потенциометра или посредством внешнего управляющего устройства с сигналом управления 0-10 В для пропорционального нагрева температуры в канале в диапазоне от 0 до +40 °С.

Датчик температуры в канале должен быть установлен за нагревателем в направлении движения воздуха на расстоянии не менее 50 см от нагревателя.

Если регулятор работает в режиме поддержания мощности нагрева, независимо от показов датчика температуры, то установка канального датчика температуры не требуется, а мощность нагрева регулируется от 0 до 100% посредством сигнала управления 0-10 В.

Входная цепь регулятора мощности защищена от перегрузки с помощью плавкого предохранителя.

Параметры:

Ток, макс. (I ступень)	40 А
Мощность нагревателя (I ступень)	25 кВт
Ток, макс. (III ступень)	120 А
Мощность нагревателя (III ступень)	75 кВт
Напряжение питания схемы управления	230 В / 50 Гц
Класс защиты	IP 54
Габариты, AxBxC	170х255х140 мм
Напряжение электросети	210-255 В, 380-415 В
Частота электросети	50-60 Гц
Фазность	1 или 3
Диапазон рабочей температуры	+5°С…+40°С

Параметры управления:

Время регулировки, фиксированное	0,1 с
Продолжительность цикла, настраиваемая	1с…10с
Тип датчика температуры, который используется	LM 60
Параметры входного сигнала (постоянный ток)	0…10 В
Диапазон устанавливаемой температуры, настраиваемый	-30°С…+30°С
