ДТВ 500 Реле перепада давления – прессостат с регулируемым давлением для контроля вентиляционных каналов и контроля расхода воздуха, контроля воздушных и противопожарных клапанов, контроля вентилятора и фильтра защиты нагревателей от перегрева.

Конструкция:

Корпус прессостата изготовлен из пластика.

Перепад давления, при котором срабатывает реле, задается поворотом диска в корпусе.

В комплекте с реле – 2 пластиковых штуцера для забора давления от воздуховода, ПВХ-трубки диаметром 5 мм и длиной 2 м.

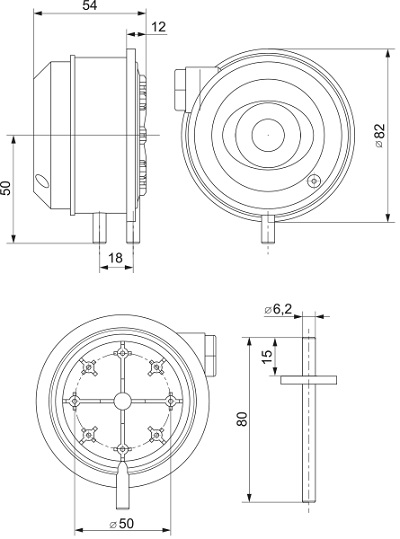

Размеры:

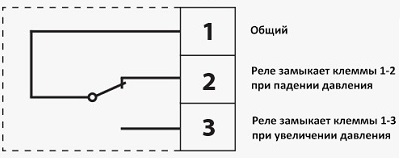

Схема подключения:

Тех. Характеристики:

Диапазон измеряемого перепада давления – 50…500 Па (0,5…5,0 мбар);

Макс./мин. рабочее давление – воздух 5 кПа для всего диапазона давления;

Температура рабочей среды – -15 °С…+60 °С;

Температура хранения – -40 °С…+85 °С;

Погрузочная способность контакта – макс. 2 А (0,4 А)/250 В переменного тока;

Класс защиты – IP54 с закрытой крышкой, IP00 со снятой крышкой.

Рекомендации по монтажу:

Реле приспособлено для установки на стене или воздуховоды на монтажную рамку с двумя отверстиями под шурупы диаметром 5 мм с межцентровым расстоянием 40 мм.

Рекомендуемый монтаж – вертикально. При горизонтальном монтаже порог переключения отклоняется от установленного значения на 11 Па.

Трубки подвода давления могут иметь любую длину, однако при длине более 2 м увеличивается время срабатывания реле.

Датчик-реле должен устанавливаться выше точек забора давления.

Для предотвращения накопления конденсата трубки должны подключаться таким образом, чтобы не образовывали петель и места, в которых может накапливаться вода.

Пример монтажа с помощью кронштейна:
