Нагреватель канальный НК 400x200-10,5-3 – электрический нагреватель, трёхфазный, с мощностью 10,5 кВт, предназначен для подогрева приточного воздуха в системах вентиляции прямоугольного сечения. Применяется для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха в различных помещениях.

Характеристики:

Конструкция: Корпус и коммутационная коробка изготовлены из оцинкованной стали, нагревательные элементы – из нержавеющей стали.

Канальные нагреватели НК оборудованы двумя термостатами защиты от перегрева:

- основная защита с автоматическим перезапуском (температура срабатывания +50 °С). После охлаждения термостат автоматически замыкает управляющую цепь нагревателя.

- аварийная защита с ручным перезапуском (температура срабатывания +90 °С). В случае срабатывания питание на нагреватель можно подать только после ручного сброса аварии.

- контакты термостатов выводятся на отдельные клеммы для внешнего подключения.

Схема Размеры:

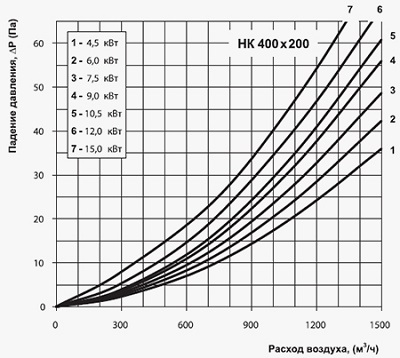

Схема вычисления потери давления:

Рекомендации по монтажу: Для каждого типоразмера существует несколько вариантов мощности. Для увеличения мощности следует установить нагреватели последовательно друг за другом. (В нагревателях мощностью выше 27 кВт ТЭНы объединяются в группы по 9 кВт. Каждая группа состоит из 3-х ТЭНов соединённых по схеме Δ.)

Монтаж нагревателя осуществляется при помощи фланцевого соединения. Направление движения воздуха должно соответствовать стрелке на корпусе. Может устанавливаться в любом положении, кроме положения электрощитом внизу (опасность затекания конденсата и замыкания электропроводки).

Нагреватель рекомендуется устанавливать так, чтобы воздушный поток был равномерно распределен по всему сечению.

Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения нагревательные элементы.

Рекомендуемое расстояние между нагревателем и остальными элементами системы должно быть не менее диагонали нагревателя, т.е. расстояние от угла до угла по диагонали в его воздуховодной части.

Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40 °С. В случае применения регулятора оборотов вентилятора, необходимо обеспечить минимальный расход воздуха через нагреватель.

Запрещается подавать питающее напряжение на нагреватель при отключённом вентиляторе!

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту:

- автоматическую регулировку мощности и температуры нагрева воздуха;

- отслеживание состояние фильтра при помощи датчика дифференциального давления;

- блокирование подачи питания на нагреватель в случае остановки приточного вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;

- отключение системы вентиляции с продувкой ТЭНов нагревателя.

Дополнительно для расчёта:
