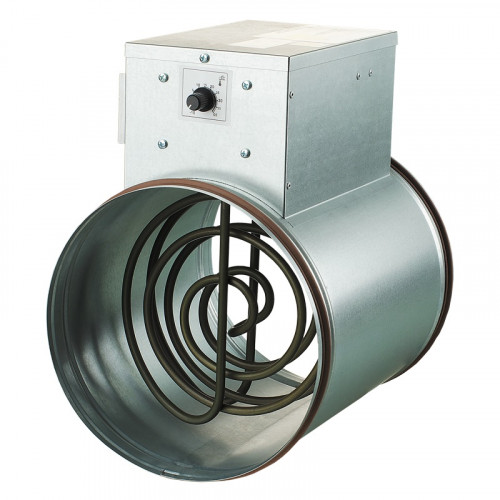

Нагреватель канальный НК 150-2,0-1 У (с автоматикой) – электрический нагреватель со встроенной регулировкой температуры, однофазный, с мощностью 2,0 кВт, предназначен для подогрева приточного воздуха в системах вентиляции круглого сечения. Применяется для нагрева воздуха в системах отопления, вентиляции и кондиционирования воздуха в различных помещениях.

Характеристики:

Конструкция: Корпус и коммутационная коробка изготовлены из оцинкованной стали, нагревательные элементы – из нержавеющей стали. Для герметичного соединения с воздуховодами на фланцах корпуса нагревателя имеются резиновые уплотнители.

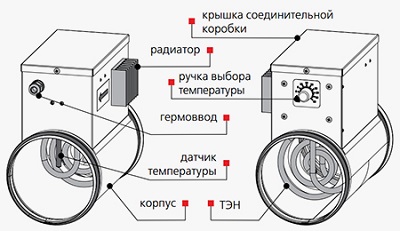

Схема-конструкция нагревателя с модулем регулирования температуры:

На передней панели соединительной коробки расположена ручка регулятора электронного термостата с шкалой температуры от -10 до +40 °С. Нагреватель оборудован встроенным в канал датчиком температуры, который помещен в алюминиевую трубку для защиты от механических повреждений.

Нагреватель оборудован защитой от перегрева – термовыключателем с ручным возвратом, с номинальной температурой отключения 60 °С.

Схема Размеры:

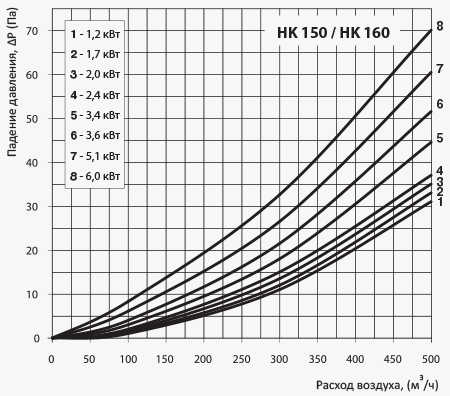

Схема вычисления потери давления:

Рекомендации по монтажу: Конструкция нагревателя позволяет закрепить его на круглых воздуховодах при помощи хомутов. Направление движения воздуха должно соответствовать стрелке на корпусе. Может устанавливаться в любом положении, кроме положения электрощитом внизу (опасность затекания конденсата и замыкания электропроводки).

Нагреватель рекомендуется устанавливать так, чтобы воздушный поток был равномерно распределен по всему сечению.

Перед нагревателем должен быть установлен воздушный фильтр, защищающий от загрязнения нагревательные элементы.

Рекомендуемое расстояние между нагревателем и остальными элементами системы должно быть не менее двух присоединительных диаметров.

Канальные нагреватели рассчитаны на минимальную скорость воздушного потока 1,5 м/с и максимальную рабочую температуру выходящего воздуха 40 °С. В случае применения регулятора оборотов вентилятора, необходимо обеспечить минимальный расход воздуха через нагреватель.

Запрещается подавать питающее напряжение на нагреватель при отключённом вентиляторе !!!

Для правильной и безопасной работы нагревателей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и защиту:

- автоматическую регулировку мощности и температуры нагрева воздуха;

- отслеживание состояние фильтра при помощи датчика дифференциального давления;

- блокирование подачи питания на нагреватель в случае остановки приточного вентилятора или снижения скорости потока воздуха, а также при срабатывании встроенных термостатов защиты от перегрева;

- отключение системы вентиляции с продувкой ТЭНов нагревателя.

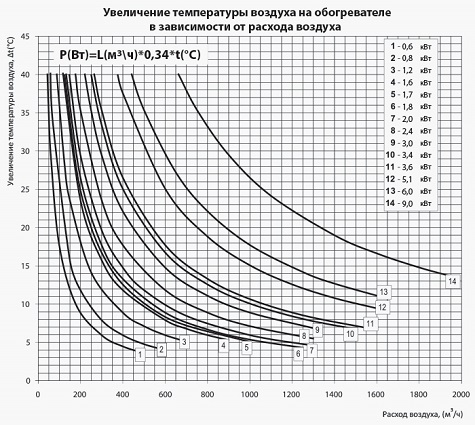

Дополнительно для расчёта:
