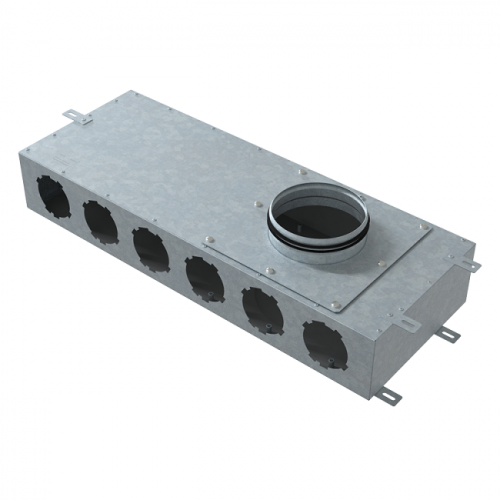

Коллектор металлический FlexiVent (dN 90) 1003160/90x10 – Коллектор, предназначен для распределения воздуха от вентиляционной приточно-вытяжной установки по воздуховодам системы FlexiVent
С одной стороны, воздуховод диаметром d160 подсоединяется от вент. установки до коллектора; С другой стороны, к коллектору подсоединяются фланцы (FlexiVent 0290) в свободные отверстия dN 90. В свою очередь, воздуховоды FlexiVent одеваются на фланцы (FlexiVent 0290) и фиксируются замком (FlexiVent 03, входят в комплект). Для обеспечения необходимой плотности, на воздуховоды одевается уплотнитель (FlexiVent 0590, приобретается отдельно). Таким образом происходит распределение воздуха от вент. установки по воздуховодам FlexiVent. Если свободные отверстия dN 90 в коллекторе не задействованы, они закрываются заглушками коллектора (FlexiVent 030990).
Изготовлен из стали с алюмоцинковым покрытием.
Рабочая температура воздуха допускается от -20 до +60 oС.
Размеры:
| A | 770 мм |
| L | 290 мм |
| H | 125 мм |
| D1 | 157 мм |
Расчёты потерь сопротивления через коллектор:
| Производительность, м3/ч | Количество подключеных воздуховодов FlexiVent к коллектору | Сопротивление (приток), Па | Сопротивление (вытяжка), Па |
| 45 | 1 | 0,2 | 0,1 |
| 90 | 2 | 1,0 | 0,7 |
| 135 | 3 | 2,3 | 1,8 |
| 180 | 4 | 4,1 | 3,5 |
| 225 | 5 | 6,0 | 5,9 |
| 270 | 6 | 7,5 | 7,3 |
| 315 | 7 | 9,0 | 9,0 |
| 360 | 8 | 10,1 | 10,0 |
| 405 | 9 | 10,9 | 10,8 |
| 450 | 10 | 11,7 | 11,3 |
Коллектор металлический FlexiVent (dN 90) 1003160/90x10
- Бренд: Вентс
- Модель: 1003160/90x10
- Наличие: В наличии
-
3 388 грн.
-
- ОПТ: 2 или больше 2 350 грн.
