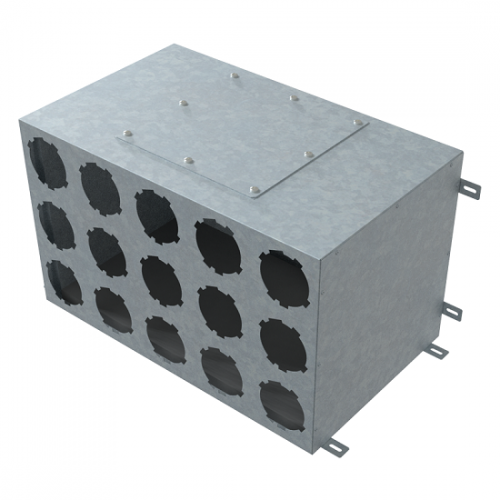

Коллектор металлический FlexiVent (dN 90) 1002200/90x15 – Коллектор, предназначен для распределения воздуха от вентиляционной приточно-вытяжной установки по воздуховодам системы FlexiVent
С одной стороны, воздуховод диаметром d200 подсоединяется от вент. установки до коллектора; С другой стороны, к коллектору подсоединяются фланцы (FlexiVent 0290) в свободные отверстия dN 90. В свою очередь, воздуховоды FlexiVent одеваются на фланцы (FlexiVent 0290) и фиксируются замком (FlexiVent 03, входят в комплект). Для обеспечения необходимой плотности, на воздуховоды одевается уплотнитель (FlexiVent 0590, приобретается отдельно). Таким образом происходит распределение воздуха от вент. установки по воздуховодам FlexiVent. Если свободные отверстия dN 90 в коллекторе не задействованы, они закрываются заглушками коллектора (FlexiVent 030990).
Изготовлен из стали с алюмоцинковым покрытием.
Рабочая температура воздуха допускается от -20 до +60 oС.
Размеры:
| A | 350 мм |
| L | 580 мм |
| H | 355 мм |
| D1 | 197 мм |
Расчёты потерь сопротивления через коллектор:
| Производительность, м3/ч | Количество подключеных воздуховодов FlexiVent к коллектору | Сопротивление (приток), Па | Сопротивление (вытяжка), Па |
| 45 | 1 | 0,3 | 0,2 |
| 90 | 2 | 0,9 | 0,8 |
| 135 | 3 | 1,6 | 1,5 |
| 180 | 4 | 2,6 | 2,4 |
| 225 | 5 | 3,7 | 3,4 |
| 270 | 6 | 4,7 | 4,2 |
| 315 | 7 | 5,7 | 5,1 |
| 360 | 8 | 7,0 | 6,2 |
| 405 | 9 | 8,4 | 7,4 |
| 450 | 10 | 9,8 | 8,6 |
| 495 | 11 | 11,2 | 9,8 |
| 540 | 12 | 12,1 | 10,6 |
| 585 | 13 | 13,1 | 11,4 |
| 630 | 14 | 13,6 | 11,8 |
| 675 | 15 | 14,1 | 12,2 |
Коллектор металлический FlexiVent (dN 90) 1002200/90x15
- Бренд: Вентс
- Модель: 1002200/90x15
- Наличие: В наличии
-
5 215 грн.
-
- ОПТ: 2 или больше 3 600 грн.
