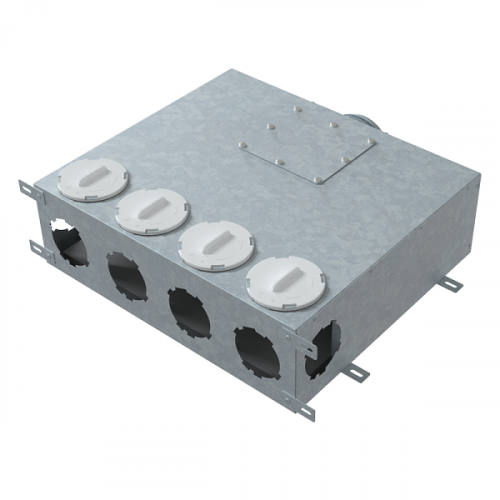

Коллектор металлический FlexiVent (dN 90) 1001125/90x6 – Коллектор, предназначен для распределения воздуха от вентиляционной приточно-вытяжной установки по воздуховодам системы FlexiVent
С одной стороны, воздуховод диаметром d125 подсоединяется от вент. установки до коллектора; С другой стороны, к коллектору подсоединяются фланцы (FlexiVent 0290) в свободные отверстия dN 90. В свою очередь, воздуховоды FlexiVent одеваются на фланцы (FlexiVent 0290) и фиксируются замком (FlexiVent 03, входят в комплект). Для обеспечения необходимой плотности, на воздуховоды одевается уплотнитель (FlexiVent 0590, приобретается отдельно). Таким образом происходит распределение воздуха от вент. установки по воздуховодам FlexiVent. Если свободные отверстия dN 90 в коллекторе не задействованы, они закрываются заглушками коллектора (FlexiVent 030990).
Изготовлен из стали с алюмоцинковым покрытием.
Рабочая температура воздуха допускается от -20 до +60 oС.
Размеры:
| A | 470 мм |
| L | 530 мм |
| H | 162 мм |
| D1 | 124 мм |
Расчёты потерь сопротивления через коллектор:
| Производительность, м3/ч | Количество подключеных воздуховодов FlexiVent к коллектору | Сопротивление (приток), Па | Сопротивление (вытяжка), Па |
| 45 | 1 | 1,2 | 0,1 |
| 90 | 2 | 3,0 | 1,4 |
| 135 | 3 | 5,3 | 3,8 |
| 180 | 4 | 7,2 | 5,8 |
| 225 | 5 | 8,9 | 7,5 |
| 270 | 6 | 10,5 | 9,1 |
Коллектор металлический FlexiVent (dN 90) 1001125/90x6
- Бренд: Вентс
- Модель: 1001125/90x6
- Наличие: В наличии
-
4 824 грн.
-
- ОПТ: 2 или больше 3 400 грн.
