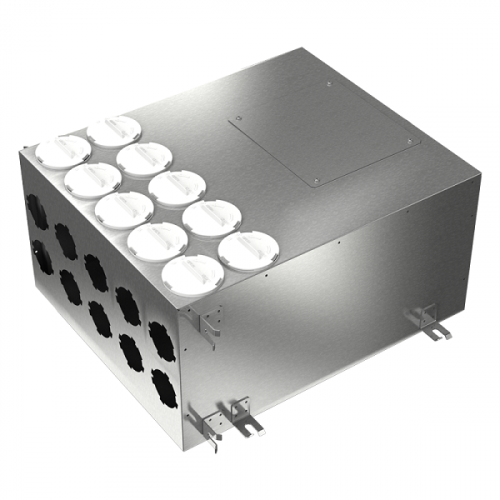

Коллектор металлический FlexiVent (dN 75) 1001200/75x10 – Коллектор, предназначен для распределения воздуха от вентиляционной приточно-вытяжной установки по воздуховодам системы FlexiVent
С одной стороны, воздуховод диаметром d200 подсоединяется от вент. установки до коллектора; С другой стороны, к коллектору подсоединяются фланцы (FlexiVent 0275) в свободные отверстия dN 75. В свою очередь, воздуховоды FlexiVent одеваются на фланцы (FlexiVent 0275) и фиксируются замком (FlexiVent 0375, входят в комплект). Для обеспечения необходимой плотности, на воздуховоды одевается уплотнитель (FlexiVent 0575, приобретается отдельно). Таким образом происходит распределение воздуха от вент. установки по воздуховодам FlexiVent. Если свободные отверстия dN 75 в коллекторе не задействованы, они закрываются заглушками коллектора (FlexiVent 030975).
Изготовлен из стали с алюмоцинковым покрытием.
Рабочая температура воздуха допускается от -20 до +60 oС.
Размеры:
| A | 600 мм |
| L | 500 мм |
| H | 302 мм |
| D1 | 199 мм |
Расчёты потерь сопротивления через коллектор:
| Производительность, м3/ч | Количество подключеных воздуховодов FlexiVent к коллектору | Сопротивление (приток), Па | Сопротивление (вытяжка), Па |
| 30 | 1 | 5,1 | 4,3 |
| 60 | 2 | 4,8 | 4,0 |
| 90 | 3 | 4,4 | 3,7 |
| 120 | 4 | 3,8 | 3,2 |
| 150 | 5 | 3,1 | 2,6 |
| 180 | 6 | 2,6 | 2,2 |
| 210 | 7 | 2,0 | 1,7 |
| 240 | 8 | 1,3 | 1,1 |
| 270 | 9 | 0,7 | 0,6 |
| 300 | 10 | 0,2 | 0,1 |
Коллектор металлический FlexiVent (dN 75) 1001200/75x10
- Бренд: Вентс
- Модель: 1001200/75x10
- Наличие: В наличии
-
6 519 грн.
-
- ОПТ: 2 или больше 4 500 грн.
