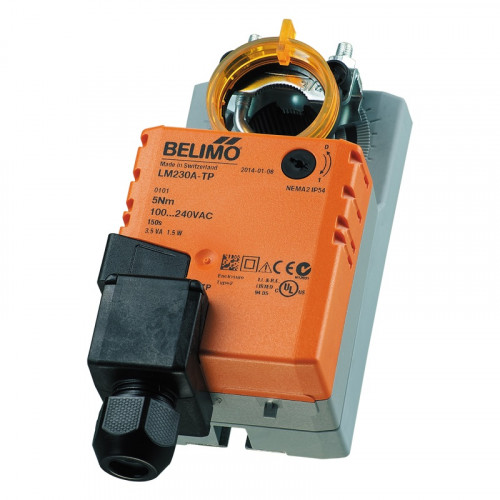

Электропривод Belimo LM230A – электропривод серии LМ с усилием 5 Нм предназначен для управления (открыть/закрыть) воздушными заслонками и регуляторами расхода воздуха площадью сечения до 1,0 м² в системах вентиляции и кондиционирования.
Конструкция:
- Привод устанавливается непосредственно на вал заслонки.
- Снабжен специальным фиксатором, предотвращающим его вращение.
- Защищен от перегрузок.
- Остановка происходит автоматически при достижении крайних положений.
- При размещении брелока-магнита в месте, указанном на корпусе привода, зубчатый редуктор выводится из зацепления и заслонкой можно управлять вручную.
- Настройка угла поворота осуществляется с помощью механических упоров.
Технические характеристики:
| Крутящий момент | 5 Нм (при номинальном напряжении) |
| Площадь заслонки, сечение | 1,0 м2 |
| Время поворота | 150 сек |
| Напряжение питания | 230 AC 50/60 Гц |
| Диапазон номинального напряжения | 85...265 AC, В |
| Расчетная мощность | 4 ВА |
| Потребляемая мощность | 1,5 Вт |
| Потенциометр обратной связи | встроенный 5 кОм ± 5% |
| Соединительный кабель | длина 1 м, 3х0,75 мм2 |
| Направление поворота | выбирается установкой переключателя 0/1 |
| Угол поворота | макс. 95°, настраивается с помощью механических ограничителей |
| Индикация положения | механическая |
| Уровень шума | 35 дБА |
| Класс защиты | III (для низких напряжений) II (все изолировано) |
| Степень защиты | IP54 |
| Температура эксплуатации | от -30°C до +50°C |
| Относительная влажность среды | 95%, без конденсации |
| Механическое управление | кнопка с самовозвратом |
| Масса | 0,6 кг |
Для данного электропривода – 3-х точечная схема обеспечивает управление регулирующей воздушной заслонкой. Открытие или закрытие заслонки обеспечивается управлением по однопроводной схеме.
Схема подключения:

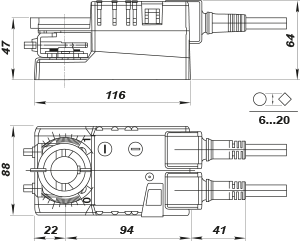

Размеры, мм:

Произведено в Швейцарии. Сертифицировано в Украине.
Электропривод Belimo LM230A
- Бренд: Belimo
- Модель: 1751
- Наличие: В наличии
-
7 059 грн.
-
- ОПТ: 2 или больше 3 450 грн.
