Датчик CO2-1 – датчик, измеряющий уровень концентрации углекислого газа CO₂ в помещении. Позволяет регулировать производительностью вентиляторов по уровню СО₂. Работа системы вентиляции совместно с датчиком – эффективный способ понижения энергопотребления.

Датчик предлагается в двух модификациях: СО2-1 и СО2-2

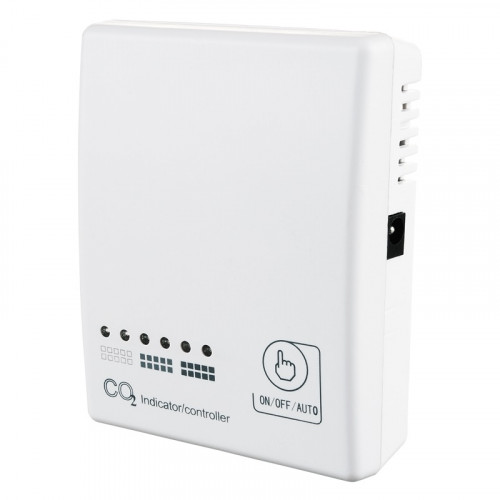

Модель СО2-1 отличается наличием диодов-индикаторов уровня СО₂ и кнопки переключения режимов работы (три режима: 1-й – всегда включено; 2-й – всегда выключено; 3-й – работает в соответствии с концентрацией СО₂). Кнопка позволяет вручную включить или выключить вентиляцию, когда работа по концентрации СО₂ не требуется.

В модели СО2-2 индикаторы и кнопка включения/выключения отсутствуют. Эта модель применяется в случае, если нежелательно из помещения включать или выключать вентиляцию, например, в учебных и других общественных учреждениях.

Конструкция:

Датчик имеет два отдельных выхода – релейный нормально разомкнутый «сухой» контакт и аналоговый выход 0…10 В (этот же выход можно перенастроить на 2…10 В/0…20 мА/4…20 мА).

Релейный выход используется для включения/выключения вентиляции в зависимости от уровня СО₂, а аналоговый выход позволяет осуществить плавную регулировку скорости вентилятора (для этого нужен вентилятор с ЕС-мотором или дополнительный регулятор оборотов вентилятора с входом 0…10 В, например, РС…ТА).

При плавной регулировке скорость вентилятора меняется пропорционально концентрации углекислого газа.

Наличие и релейного, и аналогового выходов делает датчик совместимым практически с любой вентиляционной системой.

Система самокалибровки обеспечивает надежную работу в течение всего срока эксплуатации.

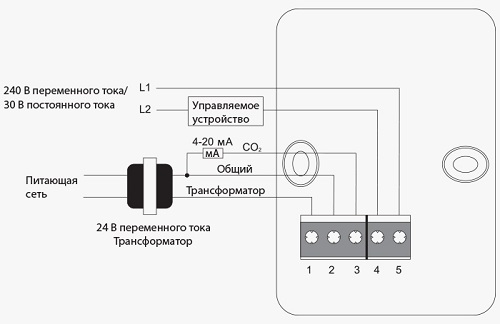

Схема подключения:

Рекомендации по монтажу:

Датчик монтируется на стене (накладной монтаж).

Питание осуществляется от слаботочной сети 24 В переменного тока.

Для подключения питания сети 220 В, дополнительно приобретается трансформатор ТРФ-220/24-1,6:
